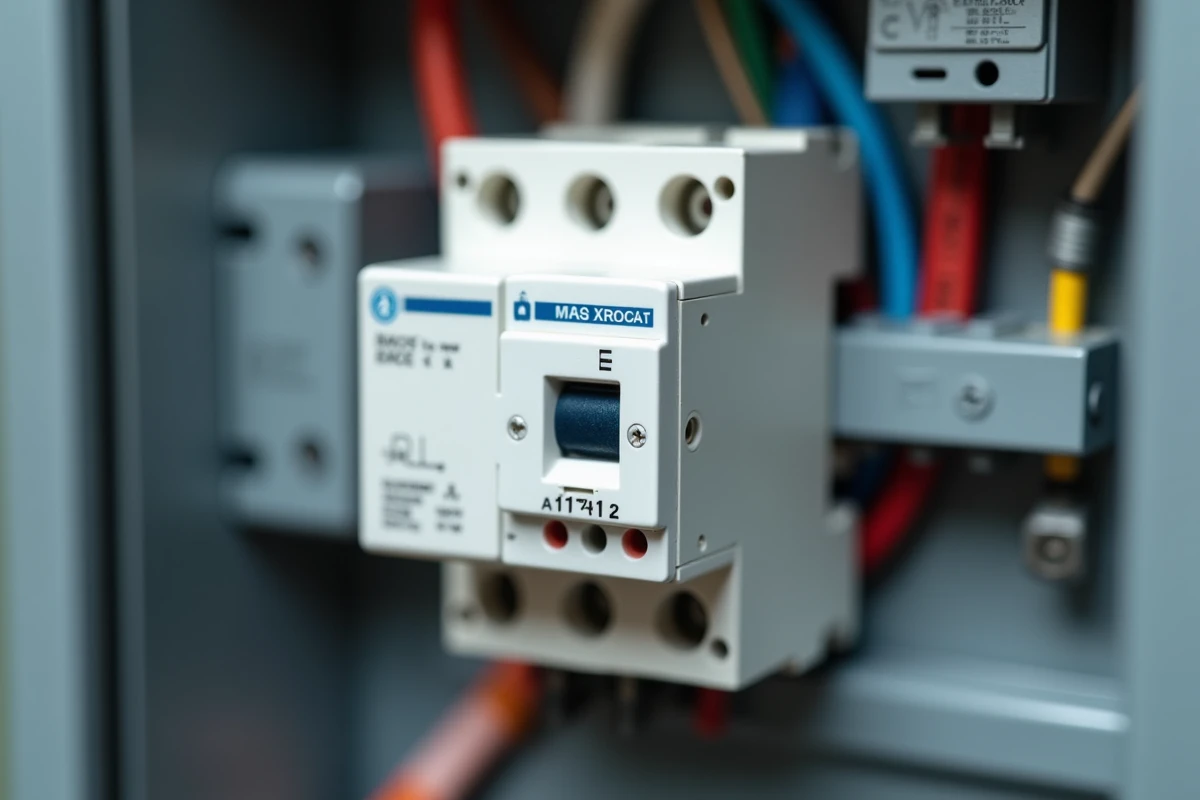

Le contacteur jour nuit est un appareil électromécanique modulaire, installé sur rail DIN dans le tableau électrique. Sa fonction première consiste à commuter l’alimentation du chauffe-eau via un signal tarifaire émis par le compteur. Son fonctionnement repose sur une bobine de commande alimentée par le contact sec C1/C2 du compteur (Linky ou électromécanique), qui ferme un jeu de contacts de puissance raccordés au circuit du ballon.
Câblage du contacteur jour nuit : circuit de commande et circuit de puissance
Un contacteur jour nuit comporte deux circuits distincts qu’il ne faut pas confondre. Le circuit de commande (bornes A1/A2) reçoit le signal heures creuses depuis le compteur. Ce signal, transmis via les bornes C1/C2 du Linky ou les contacts du relais de découplage d’un ancien compteur, alimente la bobine du contacteur sous une tension de référence.
A découvrir également : Installer un contacteur jour-nuit Schneider et réduire sa facture électrique
Le circuit de puissance (bornes 1/2 et 3/4 sur un modèle bipolaire) est celui qui alimente physiquement la résistance du chauffe-eau. Il est protégé en amont par un disjoncteur divisionnaire dédié, calibré selon la puissance du ballon.
A lire aussi : Comment acheter et faire installer un chauffe-eau électrique ?
L’erreur la plus fréquente sur les installations concerne le raccordement du neutre de commande. La borne A2 doit impérativement être reliée au neutre du circuit de commande, pas au neutre du circuit de puissance. Un mélange des deux neutres provoque un dysfonctionnement intermittent que beaucoup d’utilisateurs attribuent à tort au compteur Linky.
Protection du circuit de commande
La norme NF C 15-100 impose un disjoncteur de 2 A sur le circuit de commande du contacteur. Ce disjoncteur protège la bobine et le câblage fin (1,5 mm²) qui relie le compteur au tableau. Omettre cette protection, comme on le voit sur certaines installations anciennes, expose la bobine à une surintensité en cas de court-circuit sur le fil pilote.
Signal heures creuses du compteur Linky et limites du contacteur traditionnel
Le compteur Linky transmet le signal heures creuses via un contact sec interne. Ce contact se ferme au début de la plage tarifaire et s’ouvre à la fin. Le contacteur jour nuit réagit passivement à cette information : il ne contient aucune horloge interne et dépend entièrement du signal reçu.
Cette dépendance pose un problème concret avec les nouvelles offres tarifaires apparues depuis 2023-2024. Des fournisseurs proposent désormais des grilles où les plages bon marché ne se limitent plus à la nuit, mais incluent des après-midis, des week-ends ou des jours signalés. Un contacteur classique piloté par le signal C1/C2 ne distingue pas ces plages : il réagit à un signal binaire.
Pour tirer parti de ces grilles tarifaires multiples, un contacteur programmable ou un module domotique connecté devient nécessaire. Le contacteur électromécanique reste pertinent sur un contrat HP/HC standard, mais il atteint ses limites dès que la tarification se complexifie.
Délestage et puissance souscrite
Enedis précise dans sa documentation Linky que le disjoncteur intégré au compteur coupe plus rapidement en cas de dépassement de puissance qu’un disjoncteur mécanique classique. Sur un abonnement 6 kVA, un chauffe-eau de forte puissance qui démarre en même temps qu’une plaque de cuisson ou un four peut provoquer une coupure quasi instantanée.
Programmer le contacteur pour décaler la chauffe en heures creuses nocturnes, quand la consommation du foyer est minimale, évite les coupures pour dépassement de puissance souscrite. C’est un argument technique souvent plus décisif que la seule économie tarifaire.
Modes du contacteur : ce que chaque position implique électriquement
Les trois positions du sélecteur (Auto, Marche forcée, Arrêt) agissent directement sur le circuit de puissance :
- En position Auto, les contacts de puissance ne se ferment que lorsque la bobine est alimentée par le signal heures creuses. Le chauffe-eau reste hors tension le reste du temps.
- En position Marche forcée (I), les contacts de puissance sont pontés mécaniquement, indépendamment de la bobine. Le chauffe-eau est alimenté en permanence, quelle que soit la plage tarifaire. Cette position est utile uniquement pour un besoin ponctuel d’eau chaude supplémentaire.
- En position Arrêt (0), les contacts de puissance restent ouverts en permanence. Le chauffe-eau ne reçoit aucune alimentation, même pendant les heures creuses.
Un point technique souvent négligé : en marche forcée prolongée, la facture augmente car le ballon chauffe aussi en heures pleines. Si le contacteur reste bloqué en position I sans que l’occupant s’en rende compte, la surconsommation peut représenter une part significative de la facture annuelle d’électricité.
Diagnostic d’un contacteur jour nuit défaillant : méthode électrique
Avant de remplacer un contacteur, trois points doivent être vérifiés dans cet ordre :
- Mesure de la tension aux bornes A1/A2 pendant la plage heures creuses. Une absence de tension indique un problème en amont (signal compteur, disjoncteur 2 A déclenché, fil pilote coupé).
- Contrôle de continuité des contacts de puissance en position Auto, bobine alimentée. Si les contacts ne se ferment pas malgré la présence de tension sur A1/A2, la bobine ou le mécanisme interne est hors service.
- Inspection visuelle des contacts de puissance. Des traces de brûlure ou de fusion signalent un arc électrique répété, souvent causé par un contacteur sous-dimensionné par rapport à la puissance du chauffe-eau.
Un contacteur dont les contacts collent en position fermée (le chauffe-eau fonctionne en permanence même en position Auto) est un symptôme de fin de vie. Le remplacement s’impose, car un contact soudé ne se répare pas.
Durée de vie et calibre
Le calibre du contacteur doit correspondre à l’intensité appelée par le chauffe-eau. Un ballon de forte capacité sur un contacteur 20 A provoque une usure prématurée des contacts. Il convient de vérifier la plaque signalétique du chauffe-eau et de choisir un contacteur dont le courant nominal dépasse l’intensité réelle appelée d’au moins quelques ampères.

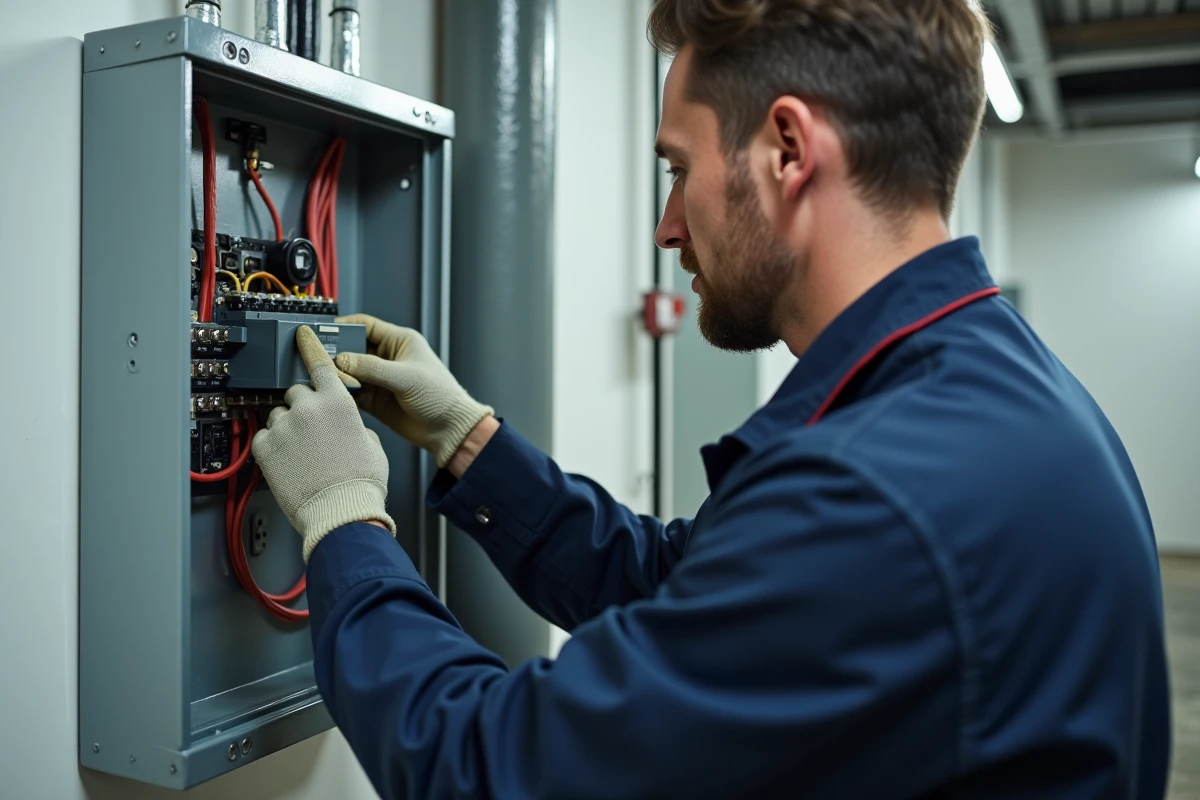

Le remplacement d’un contacteur reste une opération accessible pour un électricien, mais la vérification du signal heures creuses et du câblage de commande demande un multimètre et une connaissance du schéma de raccordement. Un contacteur neuf posé sur un circuit de commande mal câblé reproduira exactement le même dysfonctionnement.
